Támaszok

Consteel-ben háromfajta támasz használatára van lehetőség: pontbeli, vonalmenti és felületi támasz.

Támaszok elhelyezhetők globális (), lokális (), vagy felhasználói() koordináta-rendszerek szerint. A támasz elhelyezés lokális koordináta-rendszer szerint funkció nagyon hasznos lehet ferde rúdelemekből álló szerkezet esetén. A lokális koordinátarendszer láthatósága bekapcsolható a „Lokális koordináta rendszerek láthatósága” menüben. A lokális koordináta rendszerek tengelyeinek betűjelei bekapcsolhatóak a „Feliratok láthatósága” menüben.

Pont támasz elhelyezése

Pontbeli támasz vonal és felület elemen bárhol elhelyezhető (előre definiált pontokra nincs szükség; végpontok és fogópontok egyaránt használhatóak a támaszok elhelyezésére). Egyszerre több rúdelem végpontján is elhelyezhető a kiválasztott támasz a kijelölő funkció () használatával. A rúdelemek végpontjait ablakos kijelöléssel lehet kiválasztani.

A többszörös támasz funkcióval (), egyszerre több támasz helyezhető el a kiválasztott rúdon, a támaszok közötti relatív távolságok megadásával. A támaszok kiosztása mindig a rúd kezdőpontjától (A vég) értelmezett. Ha az elem végén keretsarok objektum található, akkor az első távolságot a sarokzóna szélétől mérjük.

A többszörös támaszként elhelyezett támaszok egy objektumként vannak kezelve. A támaszok közötti távolság a támaszt kijelölve az objektum paramétereinél bármikor módosítható.

Az elhelyezés koordinátarendszerének kiválasztását követően, a legördülő menüből ki kell választani a megfelelő támaszt típust. A listában számos előre definiált típus található.

Elhelyezéskor a kiválasztott koordináta rendszer határozza meg az irányok értelmezését. A különböző - Globális (), Lokális (), Felhasználói() - koordináta rendszerek szerinti támaszelhelyezést mutatja az alábbi példa:

A megtámasztott objektum külpontosságának megváltoztatása esetén a támasz megtartja az elhelyezéskor alkalmazott koordinátarendszerhez viszonyított irányítottságát.

Ha a modellezés során olyan új, speciális támasz alkalmazása válik szükségessé, amelynek tulajdonságai eltérnek az előre definiált és rendelkezésre álló támaszokétól, akkor a támasz típusa melletti három pontos ikonra () kattintva létrehozható új típusú támasz. A támasz definiálásához a szabadságfokok a következők szerint állíthatók: szabad, fix vagy félmerev. A félmerev szabadságfok esetén a merevség értéke kN/mm, kNmm/rad vagy kNm2/(rad/m) mértékegységekben adhatók meg.

A támaszok előre definiált elnevezései könnyen értelmezhetőek. Például „x,y,z,xx” támasz név jelentése a következő: minden elmozdulás gátolt az x, y és z irányokban, illetve az xx tengely körül gátolt az elfordulás is. A többi szabadságfok szabad.

Lokális külpontosság is definiálható a támaszokon:

információ

Ez a funkció használható, olyan merevítések megtámasztó hatásának a modellezésére, amelyek nem a megtámasztott rúd középvonalába, hanem például a felső övekhez kapcsolódnak.

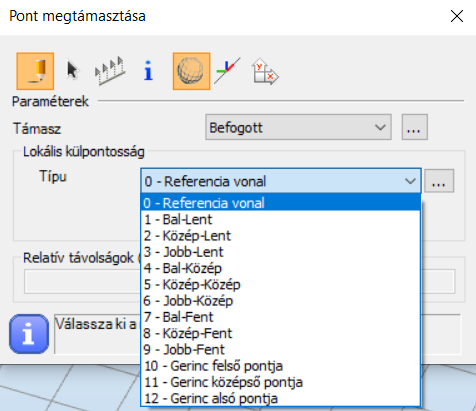

A támasz külpontosság megadható a szelvény középvonalától, vagy a szelvény geometriáján. A „0 – referencia vonal” lokális külpontosság típus csak a legördülő menüből választható.

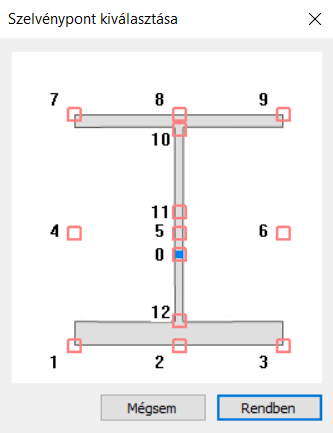

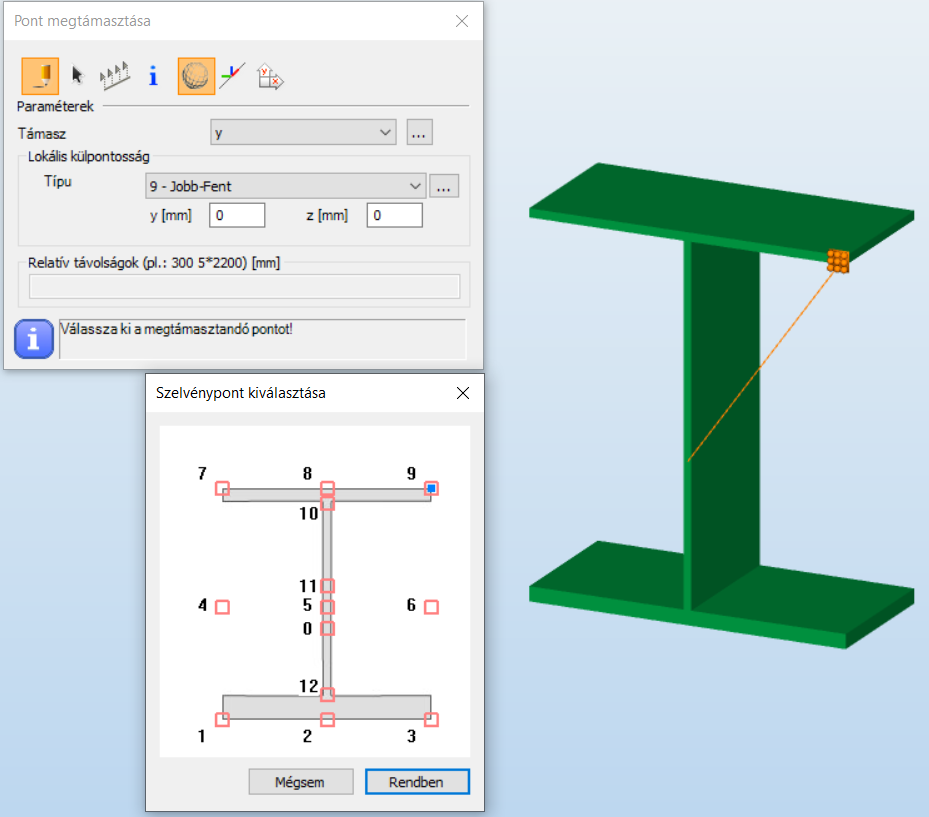

A lokális külpontosság a szelvény geometriáján két módon adható meg. Egyik lehetséges mód, hogy a legördülő menüből kerül kiválasztásra a szelvény geometriájának egyik tipikus pontja (1-9), vagy a három pontos ikonra kattintva a megjelenő ábrán kerül kiválasztásra az egyik tipikus szelvény pont (1-9).

Az y és z mezőkben megadható lokális külpontosság értékek a fent beállított külpontosságokhoz adódnak hozzá.

Ha a megtámasztott szelvény külpontossága megváltozik, akkor a támasz szelvényhez viszonyított fentiekben meghatározott külpontosságát megtartja.

Attól függően, hogy a támasz külpontosságát a szelvény referencia vonalához vagy a szelvény geometriájához adtuk meg, a szelvény külpontosság változása esetén a támasz helyzete az alábbiak szerint változik:

A “0 – Referencia vonal” külpontosság típus használata esetén:

A szelvény “y” vagy „z” külpontosságának módosítása estén, mivel a támasz a szelvény referenciavonalához tartja meg a relatív helyzetét és nem a szelvényhez, a támasz helye nem változik. A szelvény “Forgatás” szögnek módosítása esetén, a referenciavonal is elfordul, ezért a támasz is elfordul.

Ha a támasz helyzetét a szelvény geometriához (az 1-9 szelvénypozíciók valamelyikéhez) adjuk meg:

A szelvény “y” vagy „z” külpontosságának módosítása esetén, mivel a támasz a szelvény egy tipikus pontjához viszonyított relatív helyzetét tartja meg, ezért a támasz helyzete a szelvénnyel együtt változik. A szelvény “Forgatás” szögnek módosítása esetén, a referenciavonal is elfordul, ezért a támasz is elfordul.

Példák a különböző típusú külpontosságokra:

1. Példa: Mind a két támasz -150mm-es y irányú külpontossággal lett elhelyezve, de a bal oldali esetben a külpontosság a szelvény referencia vonalától, míg a jobb oldali esetben a szelvény geometria közép-közép pontjától lett megadva.

Ha megváltoztatjuk mindkét oszlop külpontosságát y=100mm-re, akkor az elhelyezett támaszok új pozíciója az alábbi lesz:

A baloldali esetben az elhelyezett támasz pozíciója nem változott, hiszen az oszlop referencia vonalának pozíciója sem változott, míg a jobboldali esetben a támasz együtt mozdult az oszloppal.

2. Példa: Támasz a globális koordináta rendszer szerint kerül elhelyezésre, külpontossága 150mm a megtámasztott oszlop lokális koordináta rendszerének z irányában. Támasz lokális külpontosság típusa: „0 – Referencia vonal”.

Ha az oszlop külpontosságát y=300mm-re változtatjuk, akkor a támasz pozíciója nem változik.

A támasz megtartotta a relatív pozícióját az oszlop referencia vonalától.

Ha elforgatjuk az oszlopot 45 fokkal, akkor a támasz is ennek megfelelően elfordul, mivel forgatáskor az elem referencia vonala is fordul. Viszont a támasz megtartja irányultságát, ami a továbbiakban is az elhelyezéskor kiválasztott globális koordináta rendszer szerint van értelmezve.

3. Példa: Támasz a globális koordináta rendszer szerint került elhelyezésre, külpontossága 150mm a megtámasztott oszlop lokális koordináta rendszerének z irányában. Támasz lokális külpontosság típusa: „5 – Közép - Közép”.

Ha az oszlop külpontosságát y=300mm-re változtatjuk, akkor a támasz együtt mozdul az oszloppal.

Ha elforgatjuk az oszlopot 45 fokkal, akkor a támasz is ennek megfelelően elfordul, mivel forgatáskor az elem referencia vonala is fordul. Viszont a támasz megtartja irányultságát, ami a továbbiakban is az elhelyezéskor kiválasztott globális koordináta rendszer szerint van értelmezve.

Bármelyik külpontossági típust is válasszuk a támasz elhelyezéséhez, a támasz megtartja kiválasztott referencia ponttól mért relatív külpontosságát, a megtámasztott elem külpontosságának módosítása esetén is, illetve megtartja irányultságát az elhelyezéskor választott koordináta rendszernek megfelelően.

vigyázat

Vegyük figyelembe, hogy az acél rúdelemek végeselemei 7 szabadságfokúak, ezért a pont támaszok is 7 szabadságfokkal rendelkeznek, ahol a 7. szabadságfok a szelvény öblösödését jelenti. Ezért, ha egy adott keresztmetszetnél az öblösödés kizárható (például egy merev kapcsolatnál), akkor ezen a helyen az öblösödést meg kell akadályozni. Több rúdelem találkozásánál, ahol a rudak külpontosak, ajánlott az öblösödést megakadályozó támasz alkalmazása!

Vonalmenti támasz elhelyezése

Vonalmenti támasz elhelyezhető egy meglévő vonalra (vonal elemen vagy felületi elem élén) vagy vonal rajzolásával (például egy felület elemen).

A vonaltámaszoknak két előre definiált típusa van, a Fix és a Csuklós. A hárompontos ikonra kattintva új vonalmenti támasz típus vehető fel az új támasz nevének, és kényszereinek megadásával.

Vonalmenti támasz elhelyezése esetén a különböző koordinátarendszerek és külpontosságok hatása megegyezik a pontbeli támasz elhelyezésénél leírtakkal.

Kiválasztás funkció

A vonalmenti támasz elhelyezhető egy felületi elem élének (amely lehet külső kerületen vagy belső áttörésen) vagy egy rúdelem tengelyének kiválasztásával.

Rajzolás funkció

Vonalmenti támasz elhelyezése rajzolással egy rúdelemen vagy felületi elemen kiválasztott két pontja között.

Felületi támasz elhelyezése

Felületi támasz meglévő felület elemre helyezhető el.

Alaphelyzetben nincs előre definiált felületi támasz. A három pontos ikonra kattintva, a felhasználó felvehet felületi támaszokat. Három szabadságfokot lehet beállítani támaszonként.

Egy felületi elemre kattintva a lemez teljes felületén elhelyezésre kerül a felületi támasz.
