A szoftver telepítése és futtatása

A szoftver használatához érvényes előfizetés szükséges – lehet próbaidős, oktatási célú vagy fizetős előfizetés része. A Consteel telepítéséhez, a telepítőfájlok eléréséhez, valamint az előfizetésedhez tartozó online szolgáltatások használatához Consteel-fiókra is szükség van. Consteel-fiókot a weboldalunkon tudsz regisztrálni.

Diákoknak, oktatóknak és próbaverziót igénylőknek a hozzáférést online kell kérvényezniük. Az igénylések lépéseit itt olvashatod.

Fiók létrehozása

Új felhasználói fiók létrehozásához a weboldal jobb felső sarkában található Belépés gombra, majd a megjelenő ablak alján a Regisztrálj feliratra kell kattintani.
A Fiók létrehozása ablakban meg kell adni a felhasználó e-mail címét, nevét és egy választott jelszót. Fontos, hogy valós email címet adjunk meg, mert ezután egy automatikusan kiküldött email üzenetben meg kell erősíteni az e-mail címünket. Az ablak alján lehetőség van feliratkozni a Consteel szakmai hírlevelére, valamint el kell fogadni a felhasználási és adatvédelmi feltételeket, végül a Regisztrálok gombra kattintva lehet a regisztrációt folytatni. Ezután egy újabb ablak jelenik meg, mely arról tájékoztat, hogy a rendszer a regisztrációs visszaigazoló emailt elküldte a megadott email címre, és az abban található link segítségével kell a regisztrációt befejezni. Ha hosszabb idő eltelte után sem érkezik meg a visszaigazoló email, érdemes ellenőrizni a levélszemét és promóciós mappákat is levelező rendszerünkben. Ha ott sem található meg az email, akkor az előbbi tájékoztató ablakban kérhető a megerősítő email újbóli kiküldése. (Ha már bezártuk a regisztrációs ablakot, akkor újból a belépésre kattintva adjuk meg ismét az email címünket és választott jelszavunkat, hogy megjelenjen az üzenet újbóli kiküldése parancs.) A regisztráció megerősítése után már be lehet lépni a felhasználói fiókba.

A telepítő fájl letöltése

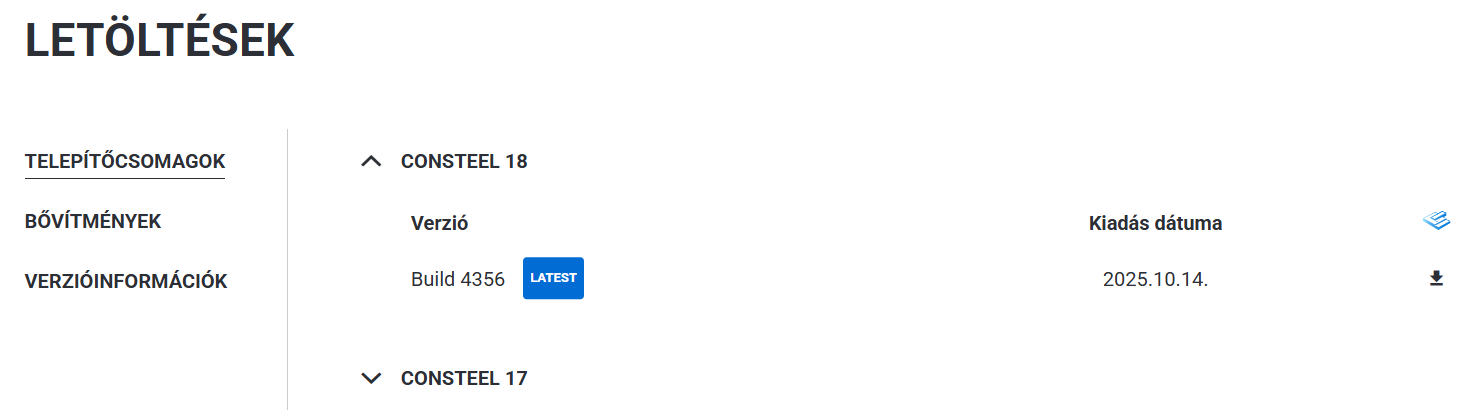

A Consteel szoftver telepítő csomagja elérhető a Consteel honlap Letöltések (Downloads) menüpontjából regisztrált felhasználók számára.

Követelmények

Hardver követelmények

A Consteel program futtatásához az alábbi szoftver és hardver követelmények teljesítése szükséges. Ezek hiányában a program nem, vagy nem az elvárt gyorsasággal futtatható.

Minimális konfiguráció:

• Processzor Intel Core i5 (10-es generációs vagy újabb) vagy AMD Ryzen 5 (legalább 4 mag, 2.5–3.0 GHz)
• Memória 4 GB
• HDD 300 MB
• Videó-kártya 2 GB nem alaplapra integrált
• Operációs rendszer 64-bit MS Windows 11

Ajánlott konfiguráció:

• Processzor Intel Core i7 / i9 (10-es generációs vagy újabb) vagy AMD Ryzen 7
• Memória 32 GB
• Videó-kártya 4 GB nem alaplapra integrált
• Operációs rendszer 64-bit Windows 11

A Consteel telepítése

A Consteel telepítéséhez indítsd el a letöltött telepítőfájlt, és kövesd a képernyőn megjelenő utasításokat. A program telepíthető kizárólag az akutális felhasználói fiókra (ajánlott), vagy minden felhasználó számára (ehhez rendszergazdai jogosultság szükséges). A következő lépésben el kell fogadni a licencszerződést. A telepítő ezután a program elemeit a megadott könyvtárba másolja (alapértelmezett könyvtár: C:\Users<Felhasználónév>\AppData\Programs\Consteel xx, ahol az xx a verziószámot jelöli). Alapértelmezetten minden komponens ki van jelölve.

A „Tovább” gombra kattintva kiválasztható, hogy a Start menüben hová kerüljön a program parancsikonja. Végül a telepítő létrehozza az asztali parancsikont, amennyiben ezt bejelölöd. Az utolsó lépés maga a telepítés.

A telepítés befejezése után megjelenik a Consteel 18 Telepítő varázsló befejezése ablak, ahol lehetőség van azonnal elindítani a Consteel programot a Consteel indítása opció kiválasztásával.

A program indítása

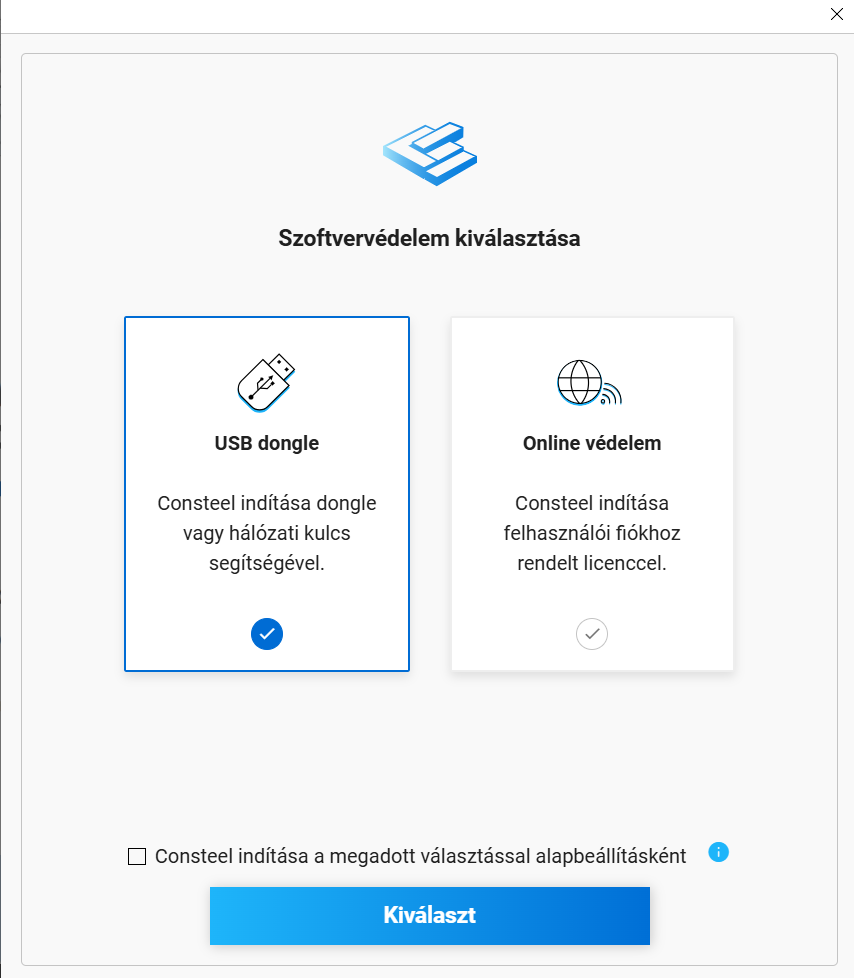

A program első indításakor ki kell választani a szoftvervédelem típusát a felhasználói szerződésnek megfelelően. Amennyiben rendelkezel hardverkulccsal, akkor válaszd az USB dongle opciót! Csak akkor válaszd az Online licenszt, ha már átváltottál az új online védelemre, valamint a hardverkulcsot is visszaküldted a forgalmazónak.

Ezt a beállítást el lehet menteni alapértelmezett beállításként. Ezt csak akkor tedd meg, ha biztos vagy a választásban! (Ha véletlenül elmentetted az online licenszt alapértelmezettként, de nem rendelkezel vele, akkor jelenleg csak a Consteel újratelepítésével tudsz visszatérni a hardverkulcs használatára.)

USB dongle

Online védelem

Indítás hardverkulcsos védelemmel

A program indítása előtt a hardverkulcsot (USB dongle) be kell dugni a számítógép egy üres USB portjába, vagy hálózati kulcs esetén a kulcsnak elérhetőnek kell lennie a helyi hálózaton lévő valamelyik számítógépen.

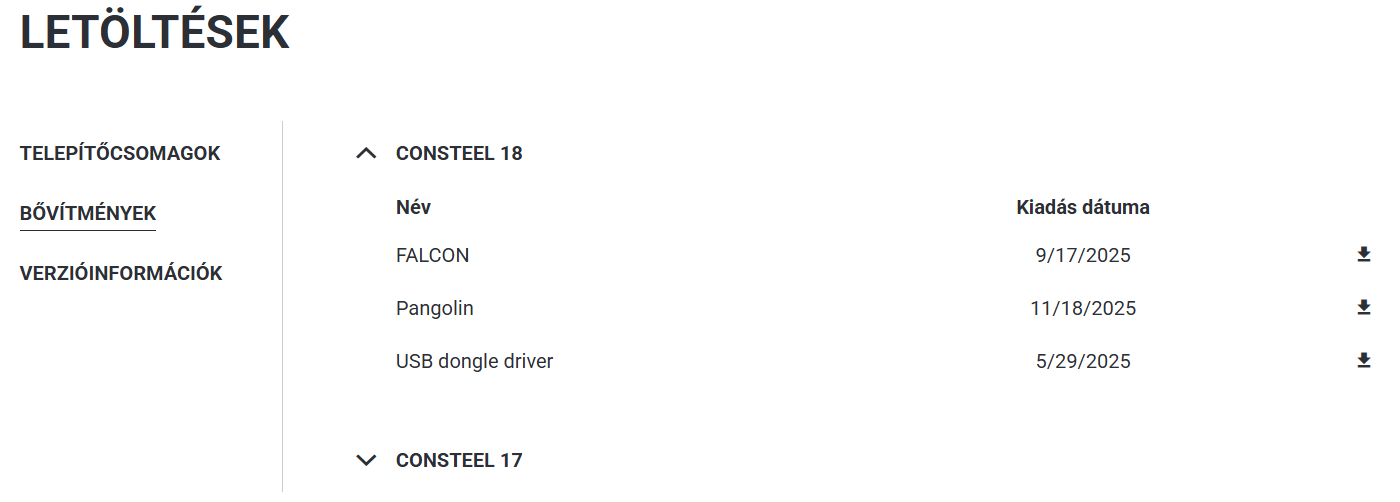

Ezen kívül fel kell telepíteni a hardverkulcs illesztő programot, melynek legfrissebb verziója szintén letölthető a honlapunk Letöltések menüjéből a Bővítmények/Consteel xx/USB dongle driver helyről (ahol xx a fő verziószámot jelöli)

A megfelelő hardverkulcs felismerés után a Consteel elindul. A továbbiakat ld. a Projekt Központ fejezetben!

Ha az indítás után a Consteel nem találja a számítógéphez (vagy a hálózaton keresztül) csatlakoztatott megfelelő hardverkulcsot, megjelenik az online licensz bejelentkezési ablaka, amely lehetővé teszi a program indítását a Consteel felhasználói fiókhoz rendelt online licenc használatával, amennyiben ez elérhető a felhasználó számára.

Hálózatos működés

Hálózatos licensz vásárlása esetén a program használatához szükséges hardverkulcsot a belső hálózat bármelyik, szabad USB csatlakozóval rendelkező számítógépéhez lehet csatlakoztatni, amelyen előzetesen telepítésre került a hardverkulcs illesztő szoftver (driver). Ezután el kell végezni a megfelelő beállításokat, melyről kollégáin részletes felvilágosítást adnak hálózatos kulccsal rendelkező felhasználóink számára.

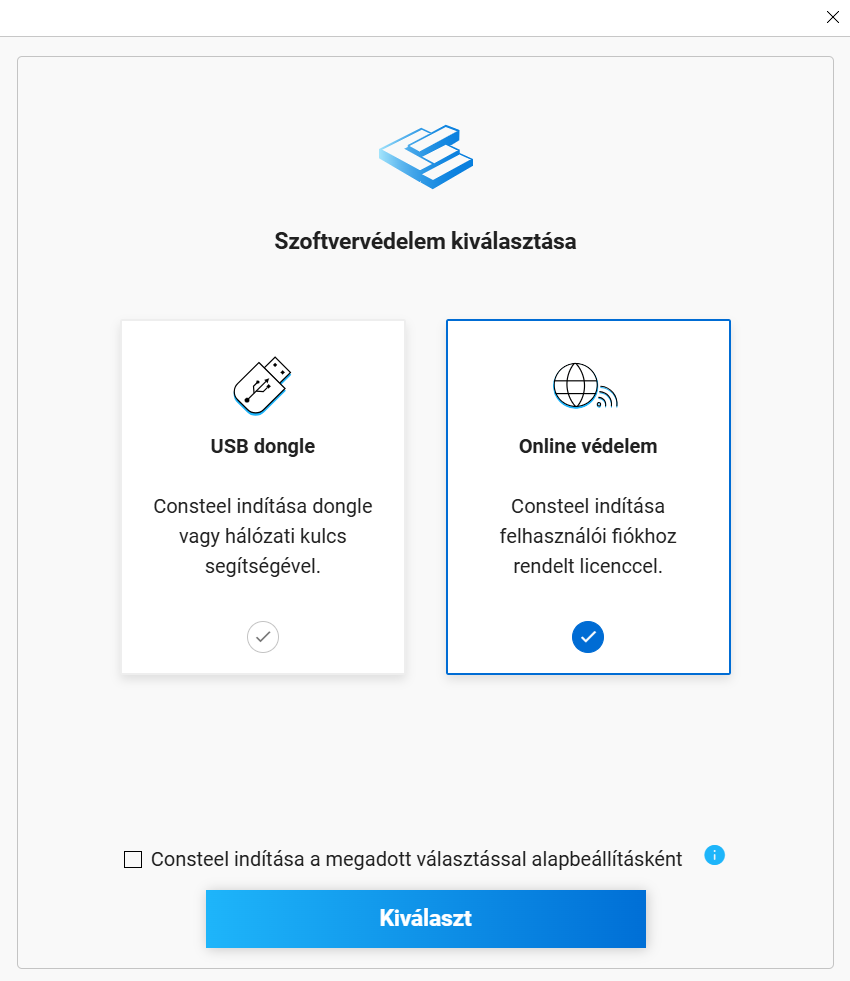

Indítás online védelemmel

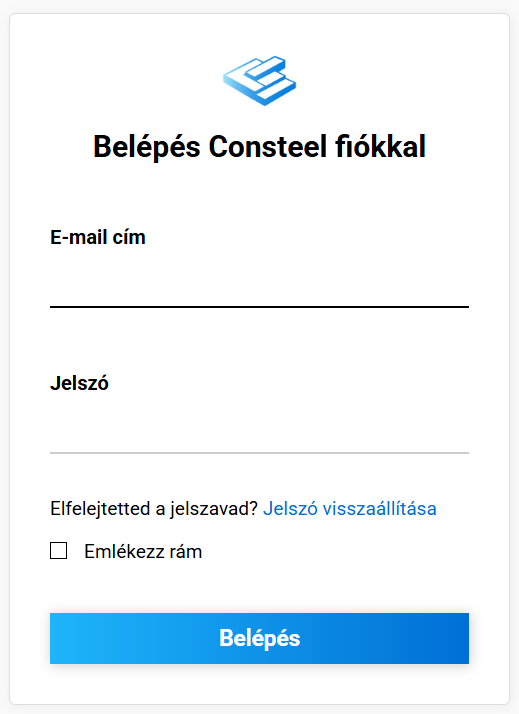

Online védelem választása esetén első alkalommal mindenképpen be kell jelentkezni a Consteel fiókba a honlapon regisztrált bejelentkezési adatokkal. A bejelentkezési adatokat el lehet menteni és bejelentkezve lehet maradni – az Emlékezz rám opció kiválasztásával, így a következő program indításkor már nem fogja kérni a bejelentkezést.

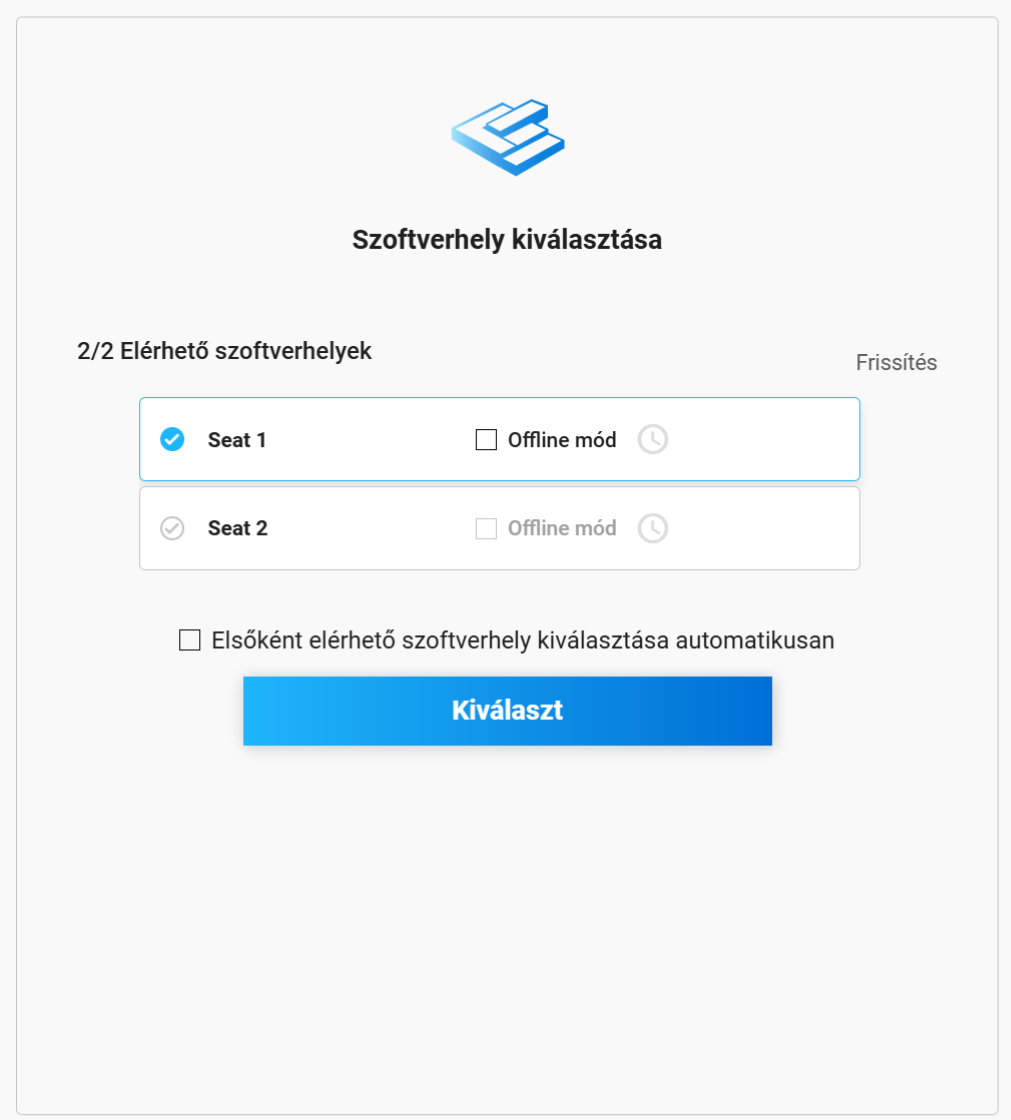

Ezután megjelenik a Szoftverhely kiválasztása ablak, melyen a számodra elérhető hozzáférések (seat) kerülnek listázásra. Az egyik kiválasztása és a Kiválaszt gomb megnyomása után a szoftver elindul.

Amennyiben csak egy szoftverhellyel vagy több ugyanolyan licenchez tartozóval rendelkezel, tehát nincs jelentősége, hogy melyik lehetőséget választod, érdemes használni az „Elsőként elérhető szoftverhely kiválasztása automatikusan” opciót.

Ha a Consteel nem talált elérhető szoftver helyet, a megjelenő link segítségével megnyithatjuk a weboldalon a felhasználói fiókunkat, ahol ellenőrizhető a licensz állapota. Megkérhetjük a licensz birtokosát, hogy adjon hozzáférést a licenszhez, vagy saját hozzáférést kell rendelnünk.

Arról, hogy hogyan tudod kezelni a hozzáféréseket/szoftverhelyeket itt olvashatsz: A szoftver telepítése és futtatása | Consteel Documentation Center A licenceléssel kapcsolatban felmerülő kérdésekre pedig itt gyűjtöttük össze a válaszokat: Licensing FAQ – Consteel

Fordulj hozzánk, ha további segítségre van szükséged!

Consteel offline módban

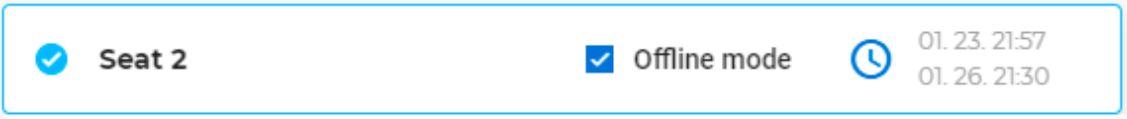

A választott szoftverhelyet offline használatra is ki lehet venni. Ehhez a kiválasztás sorában el kell helyezni a pipát a jelölőnégyzetben, majd a megjelenő óra ikonra kattintva az offline használat hosszát kell megadni. (Ezt később, a program futása során is meg lehet tenni a főmenü Licence menüpontja segítségével.)

Előfizetési információk

A honlapon, az Előfizetés oldalon megtalálhatók a szoftverhasználatra vonatkozó információk és a Végfelhasználói licencszerződés is. Emellett néhány legfrissebb cikkünket is elérheted ezen a kezdőlapon.

Felhasználó menedzsment

A felhasználói fiók Előfizetés menüpontjából elérhető Csomag és felhasználó menedzsment eszköz segítségével a licensz admin bármely szoftver hozzáférést (access) hozzárendelhet bármely, a licenszen belül elérhető szoftverhelyhez (seat).

A Felhasználó menedzsmentben lehet a felhasználókat rendelni az egyes szoftverhozzáférésekhez. Minden szoftverhozzáférés egy adott Consteel Felhasználó Közösségi tagsági szinthez kötődik. Az elérhető online szolgáltatások körét a tagsági szint határozza meg.

A szabad szoftverhozzáférések felhasználóhoz való rendeléséhez a "Felhasználó hozzáadása" kártyát kell választani. A megjelenő mezőben meg kell adni a felhasználó Consteel honlapon már előzetesen regisztrált e-mail címét, majd a Hozzáadás gomb megnyomásával véglegesíteni azt.

Már hozzárendelt felhasználó kártyáján a 3 pont ikonra kattintva át lehet helyezni a felhasználót egy másik szoftver-hozzáférésbe vagy el is lehet őt távolítani az adott hozzáférésből. Egy felhasználót egyidőben csak egy hozzáféréshez lehet hozzárendelni. Ahhoz, hogy a felhasználó használni tudja a szoftvert, a szoftverhozzáférést kapott felhasználókat még hozzá kell rendelni egy vagy több szoftverhelyhez (Seat) is. A hozzárendelés új felhasználó hozzáféréshez rendelése esetén automatikusan megtörténik, azonban manuálisan is meg lehet tenni: Az elérhető szoftverhelyek (seat) listáján valamely hely kártyájára kattintva megjelennek az adott helyhez rendelt szoftverhozzáférések. Új felhasználót a legördülő menüből lehet kiválasztani, majd a "Hozzáférés adása" gombra kattintva rendelhető hozzá az adott szoftverhelyhez. 

Felhasználókat eltávolítani a sor végén található "x" gombbal lehet. Egy felhasználót egyszerre több szoftver-helyhez is hozzá lehet rendelni.

Előfizetés és felhasználó menedzsment

Projekt Center

A Projekt Center egyesíti magában a modell- és a felhasználói fiókkezelés összes funkcióját.

A jobb felső sarokban az alábbiakhoz férhetsz hozzá:

• Hírek: Itt jelennek meg a felhasználók számára releváns és érdekes hírek.
• Értesítések: Itt jelennek meg az általános közérdekű közlemények, például emlékeztetők vagy értesítések ideiglenes frissítésekről, esetleg egy linkkel együtt.
• Védelem típusa: Jelzi, hogy a védelem online vagy USB dongle védelem.
• Általános információk ablak: Lehetővé teszi a licencinformációk elérését és az online védelem offline módra történő váltását.

A bal felső sarokban választhatsz a számítógépről vagy a felhőből történő megnyitás között.

A bal oldalon, a középső részen navigálhatsz a Kezdőlap, + Új létrehozása, Megnyitás és Tanulás fülek között.

Kezdőlap fül

Ez a képernyő jelenik meg a Consteel megnyitásakor. Különbség van a kereskedelmi és a trial verzió felhasználói között. A trial verzióban, mivel még nem tartalmaz korábban elmentett modelleket, példamodellek jelennek meg a felső részen, hogy segítsenek megismerkedni a szoftverrel.

A kereskedelmi felhasználók esetén az ő legutóbbi modelljeik jelennek meg ugyanitt. Az alsó rész minden felhasználó számára ugyanaz, ahol az összes lehetőség elérhető új modellek létrehozásához.

Új Létrehozása fül

Új modelleket hozhatsz létre a név megadásával, a tervezési szabvány kiválasztásával és a modell nyelvének megadásával. Az alábbi lehetőségek közül választhatsz:

• Új üres modell indítása: Olyan új modellt hozhatsz létre, amely nem tartalmaz előre definiált szerkezeti elemeket.
• Import: Az új modell megnyitásával automatikusan megnyílik az Import Center, amely lehetővé teszi a modellek importálását különböző fájlformátumokból.
• Parametrikus modell indítása: A projekt megnyitásával a parametrikus modell könyvtárból kiválaszthatsz egy modellt, a modellek szűrhetőek.

Megnyitás fül

Választhatsz a Számítógépről való megnyitás, Felhőből való megnyitás és Legutóbbi fájlok lehetőségek közül.

Felhőtárhely

A főmenü harmadik pontjával ("Open from Cloud") megnyíló nézetben a felhőtárhelyen tárolt modelljeinket, valamint a más által velünk megosztott modelleket érhetjük el.

Az ablak bal felső sarkában választhatsz a következő mappák közül: Saját modellek, Megosztva velem és Nyilvános modellek. Bármelyikre kattintva megnyílik a megfelelő mappa. (1) .

A jobb felső menüben (2) található parancsokkal balról jobbra haladva új mappát hozhatunk létre, áthelyezhetjük, megoszthatjuk vagy törölhetjük a modellt. Kereshetünk a tárhelyen, rendezhetjük a listát különböző tulajdonságok szerint, válthatunk a lista vagy a kártya nézet között, végül be-, vagy kikapcsolhatjuk a modell és mappa információs panelt.

A kiválasztott modell vagy mappa részletes tulajdonságai ablak a modell vagy mappa kiválasztása után és a Modell információ gombra kattintva jelenik meg. Ebben az ablakban megtekinthetők a mappa létrehozásának dátuma, a felette lévő mappa és a méret. (3)

Ha egy modellt választasz, a következő információk jelennek meg: a modell neve, a használt tároló, a hely, a tulajdonos, a létrehozás dátuma, az utolsó módosítás dátuma és a modell leírása. A Történet fülön a jelenlegi modell összes korábbi verziója között navigálhatsz. Mappák esetén a Történet fül nem aktív.

A modellek megnyitása és megosztása a havi adatforgalmi korlát elérésig lehetséges, ennek alakulását a bal alsó sarokban (4) követhetjük nyomon. A felhasználható havi adatmennyiséget a tagsági szint határozza meg, mely minden hónap elején megújul.

A felhőtárhelyet a Steelspace platform biztosítja A felhőtárhelyről megnyitott modellek minden esetben letöltésre kerülnek az alábbi mappába: C:\Users{username}\AppData\Local\Consteel\CloudModels, és a munka során folyamatosan szinkronizált kapcsolatban maradnak a felhőben tárolt változattal.

Tanulás fül

Ebben az ablakban szűrhetsz a Példamodellek és Oktató Anyagok között a szükségeidnek megfelelően. Több tutorial már elérhető, amelyek lépésről lépésre bemutatják a specifikus modellezési vagy tervezési fázisokat, kiemelve a fontosabb funkciókat. A tutorial könyvtárunk hamarosan bővülni fog.

A bal oldalon a következő szűrőket alkalmazhatod: Tervezési kérdések, Szerkezettípusok és Építménytípusok.

Több kategóriát egyszerre is választhatsz. Ha egy példamodellt kiválasztasz, a jobb oldalon megjelenik a modell leírása, amely minden releváns információt tartalmaz róla. A leírás alatt található a Megnyitás gomb; ha rákattintasz, megnyílik egy Consteel projekt, amely tartalmazza a választott modellt.

Ha Oktató Anyagot választasz, a cikk leírása jelenik meg a jobb oldalon. A leírás alatt található a Tudj meg többet gomb, amely a tudásbázis platformunkra irányít, ahol a teljes cikket elolvashatod a tagságod típusának megfelelően.

Első Lépések és Súgó

A Projektközpont bal alsó sarkában megtalálhatod az Első lépések és a Súgó gombokat.

Ha az Első lépések gombra kattintasz, a YouTube csatornánkhoz irányítunk, ahol új funkciókról és a szoftver használatáról szóló videókat találsz.

A Súgó gomb megnyomásával elérheted a Consteel Súgóközpontot, ahol a Consteel és Steelspace támogatása érhető el. A Consteel Support Center vagy a Steelspace támogatás használatához külön regisztráció szükséges.

Navigációs áttekintés

A modell megnyitása után az első felugró ablak a Navigációs áttekintés. Ez az ablak segít az új felhasználóknak abban, hogy megismerkedjenek a Consteel által biztosított funkciókkal:

• Navigáció: navigációs preferenciáidat testre is szabhatod – például a mozgatást, forgatást és nagyítást – több népszerű szoftverplatform beállításai közül választva
• Kijelölés: a leggyakrabban használt kijelölési típusok bemutatása
• Modell nézetek: Elrejtés, Részlet modell nézet és Teljes modell nézet
• Háttér: Alapértelmezett, Világos, Sötét
• Segítség: Támogatás, gyorsbillentyűk és oktató anyagok

Tapasztaltabb felhasználók számára ez az ablak véglegesen bezárható a „Ne mutassa ezt az üzenetet többször” jelölőnégyzet megnyomásával. Az ablak bármikor megnyitható a Súgó menüből. Shift + N
