Tűzhatás és tűzvédelem megadása

A tűzhatás és tűzvédelem megadása a Terhek fülön lévő Tűzhatás és tűzvédelem megadása () ikon segítségével történik, amely az alábbi párbeszédablakot nyitja meg:

Első lépésként be kell állítani a használt névleges tűzgörbét. Három Eurocode által javasolt tűzgörbe került beépítésre: Szabványos, Külső és Szénhidrogén.

Második lépésként meg kell adni az elvárt tűzállósági időt, amelye 15 perc és 200 perc között változhat.

Harmadik lépésként a Tűzvédelem mező mellett található hárompontos gombra kattintva, különböző tűzvédelem felvételére van lehetőség.

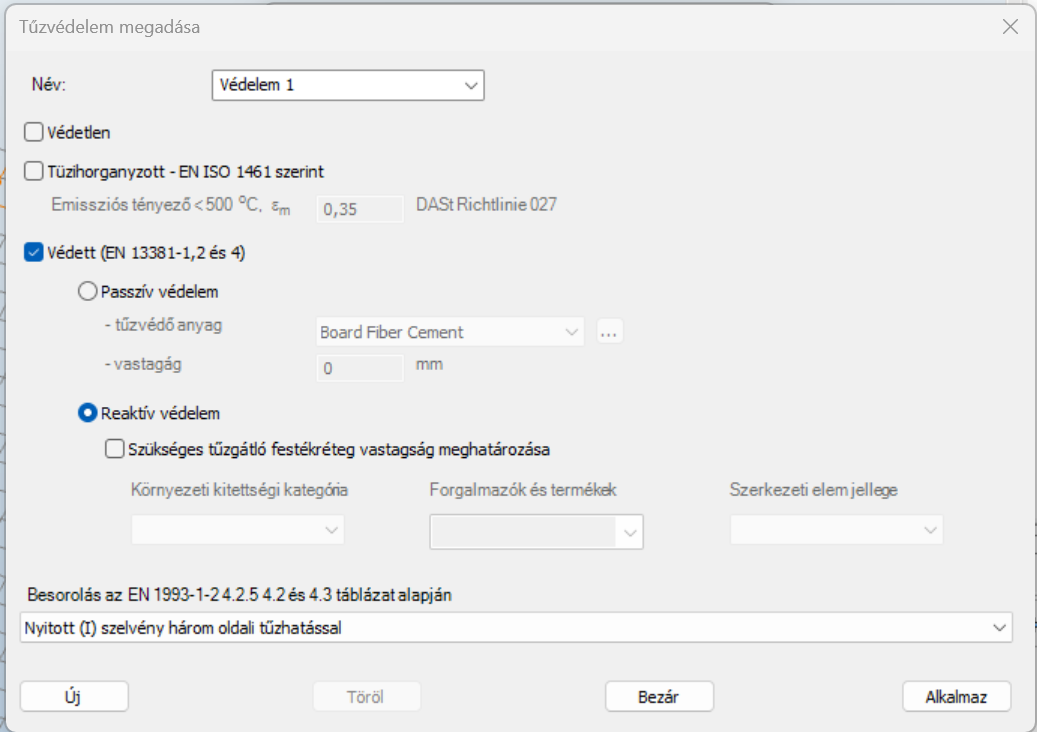

A megjelenő dialógon, ha még nincs létrehozva tűzvédelem típus, először az Új gombra kattintva lehet egy új védelmet definiálni. Legfelül lehet nevet adni az új definíciónak.

Ezután ki kell választani a védelem típusát, amely lehet Védetlen, Tűzihorganyzott – EN ISO 1461 szerint vagy Védett.

A Védetlen azt jelenti, hogy az elemre nincs alkalmazva semmilyen tűzvédelem. A védelmet azonban ennek ellenére definiálni kell és el kell helyezni a Consteelben ahhoz, hogy az elemre tűzvédelmi számítás indítható legyen.

A DASt Richtlinie 027 irányelv szerint az emisszivitási tényező (εₘ) – amelyet az elem tűz hatására megemelkedő hőmérsékletének meghatározásához használnak – módosítható az alapértelmezett (EN 1993-1-2 szerinti, nem tűzihorganyzott acélra vonatkozó) 0,7-es értékről 0,35-re, amennyiben az elem tűzihorganyzott, és az acél hőmérséklete 500 °C alatt marad. Amikor a Tűzihorganyzott – EN ISO 1461 szerint opció van kiválasztva, az εₘ mező szerkeszthetővé válik, és a megadott értéket használja a program az acélhőmérséklet számításához 500°C alatt.

Védett típus választása esetén a védelem lehet Passzív vagy Reaktív.

• Passzív védelem: ebben az esetben meg kell adni a tűzvédő anyag típusát és a szigetelés vastagságát. A típushoz van több előre definiált anyag, illetve a legördülő menü melletti ikonnal új anyagot is definiálhatunk.

• Reaktív védelem: ezt kell választani, ha az adott szerkezet(rész) tűzvédelmét tűzvédő festékbevonat fogja biztosítani, és a festék kiválasztásához a kritikus hőmérséklet kiszámítására van szükség.

• A Szükséges tűzgátló festékréteg vastagság meghatározása opcionális. A második legördülő menüben több termék közül lehet választani. Meg kell adni a Környezeti kitettségi kategóriát és a Szerkezeti elem jellegét is, hogy a szoftver a beépített terméktáblázatok alapján meg tudja határozni a szükséges bevonatvastagságot. Az eredmények a Globális vizsgálatok fül eredménytáblázatában lesznek láthatóak.

veszély

Kritikus hőmérséklet számítást csak olyan elemekre lehet kérni, amelyek reaktív védelemmel vannak ellátva!

Végezetül a párbeszédablak legalsó legördülő mezőjében, bármilyen védett vagy nem védett típushoz meg kell adni a szerkezeti elem EN 1993-1-2 - 4.2.5. / 4.2 és 4.3 táblázat szerinti keresztmetszet besorolását.

Az Alkalmaz gombra kattintva a tűzvédelmi beállítások elmentésre kerülnek. A Törlés gombbal törölhető a kiválasztott tűzvédelem. Az Új gomb segítségével több egyéb védelem is létrehozható.

A tűzhatás intenzitása a keresztmetszet mentén változhat a Ψ1 es Ψ2 szorzótényezők módosításával. Változó intenzitás esetén az EN 1993-1-2 4.2.3.3 (7)-(8) szabvány szerinti tervezési paraméterek is megadhatók.

A tűzhatás egyszerű kattintással elhelyezhető a tűzhatásra tervezni kívánt szerkezeti elemeken. Az elhelyezés történhet több rúdra is egyszerre. Ebben az esetben az elemeket előbb ki kell jelölni, és csak a kijelölés után kell megnyitni a Tűzhatás és tűzvédelem megadása ablakot.
