Vasbeton szerkezetek tervezése

A vasbeton szerkezetek tervezése a globális vizsgálatok fülről érhető el. A globális tervezés ikonra kattintva , a megjelenő Tervezés… dialógon az acél, illetve öszvér tervezési lehetőségek alatt, a Vasbeton tervezés EN1992-1-1 csoportban található meg a Gerenda tervezés, Oszlop tervezés, illetve Lemezek minimális vashányad számítása opció. Amennyiben rendelkezésre állnak a tervezéshez szükséges bemeneti adatok (keresztmetszetek, vasalási paraméterek, tervezési paraméterek és analízis eredmények), úgy a jelölőnégyzetek aktívak, és bejelölhetők. Ezután a Számítás gombra kattintva a kiválasztott teherkombinációkra a szabványos vizsgálatok végrehajtásra kerülnek.

Tervezési beállítások - vasbeton szerkezetek

A vasbeton tervezéshez a szükséges bemenő paraméterek a következők (részletesen lásd a Vasbeton keresztmetszetek fejezetben):

• Vasbeton gerendák esetében:

  • Méretezési opcióval rendelkező vasbeton keresztmetszet

  • Vasbeton gerendához rendelt gerendavasalási objektum

  • Első vagy másodrendű analízis eredmények

• Vasbeton oszlopok esetében:

  • Méretezési opcióval rendelkező vasbeton keresztmetszet

  • Vasbeton oszlophoz rendelt oszlopvasalási objektum

  • A vasbeton oszlophoz rendelt tervezési paraméter (lásd lejjebb)

  • Globális imperfekciók (szükség esetén)

  • Első vagy másodrendű analízis eredmények

• Vasbeton lemezek esetében:

  • Egyes főirányokhoz tartozó vasalási paraméterek

  • Első vagy másodrendű héj elem analízis eredmények

Amennyiben a vasbeton tervezéshez szükséges bemenő adatok rendelkezésre állnak, a számítás gombra kattintva a szabványos ellenőrzéseket a Consteel minden keresztmetszetre automatikusan elvégzi. A keresztmetszetekhez tartozó mértékadó kihasználtságokat eredményező vizsgálatokat a Consteel, a Mértékadó kihasználtságok táblázatban automatikusan kigyűjti, a modell grafikán pedig színkódos ábrázolással megjeleníti.

A képernyő bal felső sarkában található legördülő menüben az egyes vizsgálatok eredményei külön-külön is lekérhetők:

Vasbeton gerendák tervezése

A vasbeton gerenda tervezés az Eurocode 1992-1-1 következő vizsgálatait hajtja végre:

• Szerkesztési szabályok

  • EN 1992-1-1 9.2.1.1. (1) (9.1.n) formula, Minimális hosszirányú vasmennyiség ellenőrzés

  • EN 1992-1-1 9.2.1.1. (3) formula, Maximális hosszirányú vasmennyiség ellenőrzés

• Hajlítás

  • EN 1992-1-1 6.1, Nagytengely körüli hajlítás ellenőrzés

• Nyírás

  • EN 1992-1-1 9.2.2. (6) (9.6.N) formula, Maximális kengyeltávolság ellenőrzés

  • EN 1992-1-1 9.2.2. (5) (9.5.n) formula, Minimális fajlagos kengyel mennyiség ellenőrzés

  • EN 1992-1-1 6.2.2. (1) (6.2.a) és (6.2.b) formula, Nyírási teherbírás tervezési értéke nyírási vasalás nélkül

  • EN 1992-1-1 6.2.3. (3) (6.8) és (6.9) formula, Nyírási teherbírás tervezési értéke nyírási vasalással

• Nyírás és csavarás interakciója

  • EN 1992-1-1 6.3.2. (4) (6.29) formula, Ferde nyomott betonzónák teherbírása

  • EN 1992-1-1 6.3.2 (5) (6.31) formula, Szükséges csavarási hosszvasalás

  • EN 1992-1-1 6.3.2. (3) (6.28) formula, Alkalmazott csavarási hosszvasalás ellenőrzés

Vasbeton oszlopok tervezése

Vasbeton oszlop objektum tulajdonságai

A Consteel támogatja az EN 1992-1-1 által meghatározott különböző tervezési módszereket, köztük a következőket

• Névleges merevségen alapuló módszer (EN 1992-1-1 5.8.7)

• Névleges görbületen alapuló módszer (EN 1992-1-1 5.8.8)

  • tervezés manuálisan megadott paraméterekkel

  • tervezés a globális modell alapján kapott automata értékekkel

A választott módszer, valamint a szükséges vagy választható paraméterek a vasbeton oszlop típusú keresztmetszettel rendelkező rúdelem tulajdonságaként adhatók meg az Objektum tulajdonságok panel segítségével.

veszély

A névleges merevségen alapuló módszer alkalmazásához és a névleges görbületen alapuló módszer automatikus opciójához a megfelelő globális imperfekciók definiálására lehet szükség, lásd Globális imperfekciók.

A vasbeton oszlop tervezés az Eurocode 1992-1-1 következő vizsgálatait hajtja végre:

• Szerkesztési szabályok

  • EN 1992-1-1 9.5.2 (1), Hosszirányú acélbetétek minimális átmérője

  • EN 1992-1-1 9.5.2 (2), (9.12.N) formula, Minimális hosszirányú vasmennyiség

  • EN 1992-1-1 9.5.2 (3), Maximális hosszirányú vasmennyiség

  • EN 1992-1-1 9.5.3. (1), Kengyel minimális átmérője

  • EN 1992-1-1 9.5.3 (2), Maximális kengyeltávolság

• Hajlítás

  • EN 1992-1-1 5.8.3, 5.8.8, Ferde hajlítás

• Nyírás

  • EN 1992-1-1 6.2.2 (1) (6.2.a) és (6.2.b) formula, Nyírási teherbírás tervezési értéke nyírási vasalás nélkül

  • EN 1992-1-1 6.2.3. (3) (6.8) és (6.9) formula, Nyírási teherbírás tervezési értéke nyírási vasalással

Vasbeton oszlopok tervezési paraméterei

Egy Consteel modell több vasbeton oszlop tervezési paraméterkészletet is tartalmazhat, amelyek hozzárendelhetők a vasbeton oszlopokhoz. A Paraméter csomagok vasbeton oszlop tervezéshez párbeszédpanel a vasbeton oszlop keresztmetszetű rúdelem tulajdonságfájában, a Tervezési paraméterek sorban, a gombra kattintva nyitható meg. A már létrehozott csomagokat a párbeszédpanel összefoglaló képernyője jeleníti meg.

Paraméter csomagok vasbeton oszlop tervezéshez

Egy új tervezési paraméter csomag definiálása az + Új létrehozása gombbal indítható el. Új paraméter csomagot egy már meglévő alapján is lehet definiálni a + Új létrehozása meglévőből gomb segítségével.

Egy csomagot a soron való dupla kattintással vagy a ikonnal lehet módosítani, és a ikonnal lehet törölni.

Először az alkalmazott tervezési módszert határozzuk meg:

Tervezési módszer kiválasztása vasbeton oszlop tervezéshez

A választástól függően a párbeszédpanel további bevitelt fog kérni.

A névleges görbületen alapuló módszer

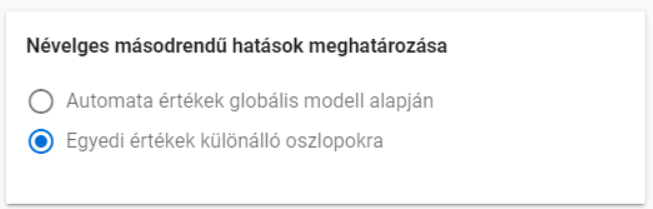

Névleges másodrendű hatások meghatározása vasbeton oszlop tervezéshez

Az automatikus opció további analízis eredményeken alapul, mint például a stabilitási és a stabilitás érzékenységi analízis.

Az egyedi érték kiválasztása akkor ajánlott, ha a tervező manuálisan kívánja szabályozni a fontos tervezési bemeneti paramétereket, mint például a kihajlási hosszakat,

Kihajlási paraméterek megadása vasbeton oszlop tervezéshez

vagy közvetlenül szeretné meghatározni a figyelembe vett maximális görbületi érték kiszámításához szükséges paramétereket:

Görbületi paraméterek vasbeton oszlop tervezéshez

Az automatikus opció nem igényel ilyen meghatározásokat. Ezenkívül opcionálisan merevségcsökkentő értékek is megadhatók.

Merevségcsökkentés megadása analízishez

Névleges merevségen alapuló módszer

Ennek a módszernek a használatához feltétlenül meg kell határozni az alkalmazandó merevségi értékeket, nemcsak az oszlopokra, hanem a kapcsolódó gerendaelemekre is. Két lehetőség áll rendelkezésre.

Az egyik a Ks és Kc tényezők meghatározása (lásd az EN 1992-1-1 5.8.7.2. pontját).

Analízishez alkalmazott merevségcsökkentés megadása

A másik a rúdelem Ely és Elz hajlító merevségeire alkalmazott közvetlen merevségcsökkentő tényezők meghatározásával.

Analízishez alkalmazott merevségcsökkentés megadása

A bevitt értékeket a felhasználónak kell meghatároznia. Közvetlen merevség-módosító tényezők használata esetén a megadott értékek automatikusan csökkentésre kerülnek a kúszás hatásának figyelembevétele érdekében.

Vasbeton gerendák tervezési paraméterei

Az oszloptervezési paraméterekhez hasonlóan egy Consteel modell több vasbeton gerenda tervezési paramétert tartalmazhat, melyek a tulajdonságfán a vasbeton gerenda elemekhez rendelhetők. A Paraméter csomagok vasbeton gerenda tervezéshez párbeszédpanel a vasbeton gerenda keresztmetszetű rúdelem tulajdonságfájában, a Tervezési paraméterek sorban, a gombra kattintva nyitható meg. A létrehozott paramétereket az összefoglaló képernyő mutatja be:

Tervezési paraméter csomagok vasbeton gerendákhoz

Egy új tervezési paraméter csomag definiálása az + Új létrehozása gombbal indítható el. Új paraméter csomagot egy már meglévő alapján is lehet definiálni a + Új létrehozása meglévőből gomb segítségével.

Egy csomagot a soron való dupla kattintással vagy a ikonnal lehet módosítani, és a ikonnal lehet törölni.

információ

Ha a vasbeton oszlopok tervezéséhez a névleges merevségen alapuló módszert alkalmazzuk, akkor a szerkezet merevségéhez hozzájáruló vasbeton gerendákhoz is hozzá kell rendelni egy megfelelő merevségcsökkentő értéket.

A párbeszédpanel hasonló az oszlopokéhoz, de csak a merevségcsökkentő paraméterek meghatározásával kapcsolatos részt tartalmazza.

Tervezési paraméterek megadása vasbeton gerenda tervezéshez

Nem kell tervezési paramétert rendelni a gerendákhoz, ha az oszlopokat a névleges görbület alapján tervezzük.

veszély

Bár az elemekhez különböző tervezési módszereket meghatározó tervezési paraméterek rendelhetők, a tervezési módszerek keverésével óvatosan kell bánni. A névleges merevségen alapuló módszer feltételezi, hogy a szerkezet merevségéhez hozzájáruló minden egyes elemhez egy megfelelő merevségcsökkentő érték van rendelve.

A vasbeton oszlop tervezés az Eurocode 1992-1-1 következő vizsgálatait hajtja végre:

• Szerkesztési szabályok

  • EN 1992-1-1 9.5.2 (1), Hosszirányú acélbetétek minimális átmérője

  • EN 1992-1-1 9.5.2 (2), (9.12.N) formula, Minimális hosszirányú vasmennyiség

  • EN 1992-1-1 9.5.2 (3), Maximális hosszirányú vasmennyiség

  • EN 1992-1-1 9.5.3. (1), Kengyel minimális átmérője

  • EN 1992-1-1 9.5.3 (2), Maximális kengyeltávolság

• Hajlítás

  • EN 1992-1-1 5.8.3, 5.8.8, Ferde hajlítás

• Nyírás

  • EN 1992-1-1 6.2.2 (1) (6.2.a) és (6.2.b) formula, Nyírási teherbírás tervezési értéke nyírási vasalás nélkül

  • EN 1992-1-1 6.2.3. (3) (6.8) és (6.9) formula, Nyírási teherbírás tervezési értéke nyírási vasalással

Vasbeton oszlopoknál megjeleníthető a teherbírási felület is.

Vasbeton lemezek tervezése

Amennyiben a modellben létrehozott vasbeton lemezhez az Felületi elemek fejezetben részletesen bemutatott módon megadásra kerültek x és y irányban az alsó és felső vasalási paraméterek, úgy a Globális vizsgálatok fül Tervezés… dialógján a vasbeton lemezek minimális vashányad számítása opció aktív, és a jelölőnégyzet bekapcsolásával a számítás elvégezhető.

A számítás eredménye a lemez igénybevételei alapján számolt szükséges vasmennyiségek [mm2/m] a főirányokban, alsó és felső pozícióra külön-külön meghatározva. A főirányok között a legördülő menü segítségével van lehetőség váltani, az eredmények kijelzése pedig szintfelületes ábrázolással történik:

A jobb oldalon található színpalettán jobb egérgombot kattintva annak tulajdonságai (osztások száma, osztások értékei, vasmennyiség vagy vas távolság kijelzése) módosíthatók:

A főirányokhoz tartozó szükséges vasmennyiség ábrák dxf formátumba exportálhatók, a DXF import fejezetben bemutatott módon.
